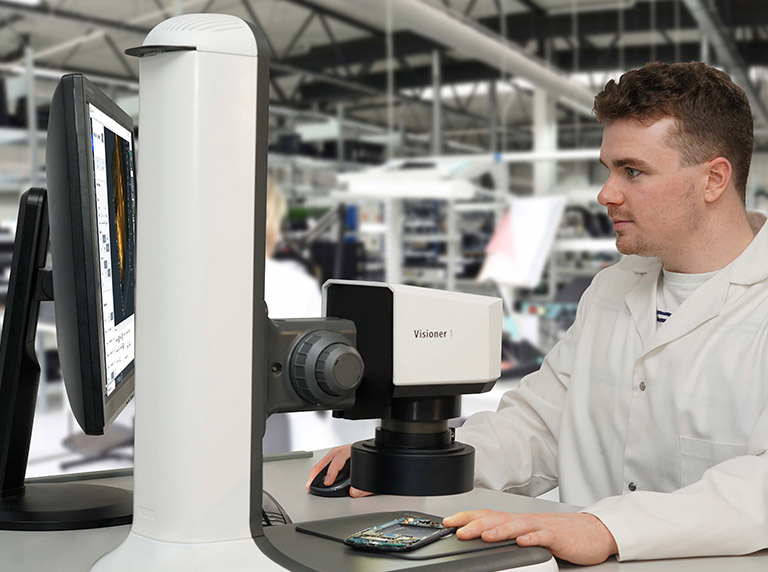

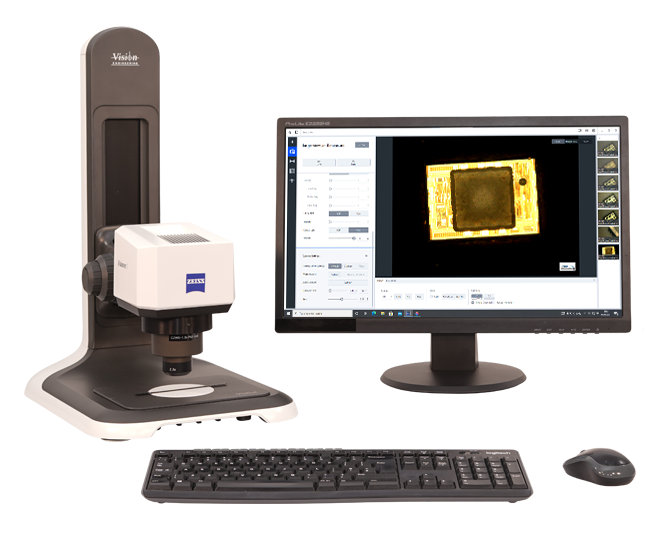

DeepFocus 1数码显微镜，结合蔡司Visioner1和MALS™技术，获得比传统显微镜系统更大的景深(DoF)，在单一视图中提供实时清晰的影像。

产品优势

• 单视图景深高达69mm，无需重聚焦或Z轴叠加处理，显著提高工作效率；

• 先进的3D可视化，数据可以高程图和地形图模式显示；


• 内置测量功能，可实时视图测量，并从捕获的图片进行增强测量；


• 定制化的工作界面，可获得快捷的、可重复的报告；

• 可调节的环形光源和同轴光源，为目标物提供正确的照明；

• 通过一系列额外软件来扩展更多应用范围、提高效率和扩展功能；

• 模块化的结构、软件和配件可以灵活配置，以适应多种多样的观测任务。

大景深 提高工作效率

传统观测系统受景深深浅的限制，特别是在高倍放大时。 只能聚焦样品的一小部分区域，则会导致观测任务耗时且可能导致特征缺失和观测不完整。

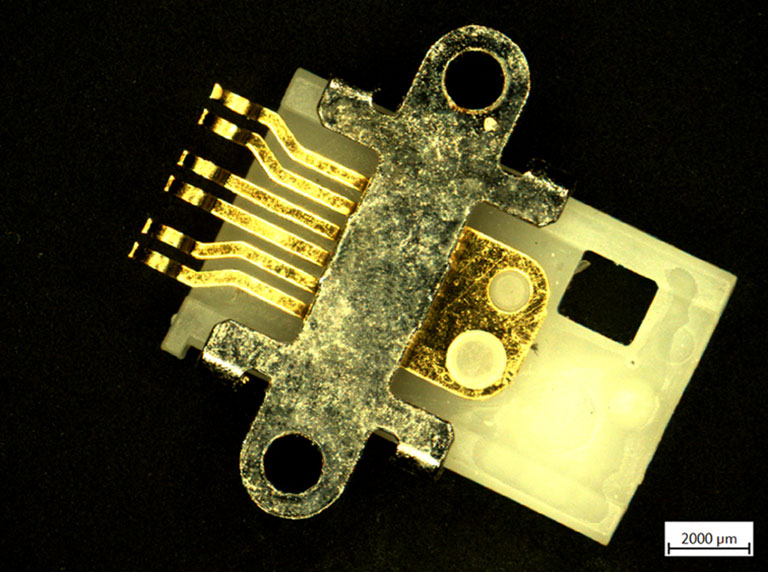

DeepFocus 1数码显微镜可以在单一视图中扩展样本景深达100倍，即使在操作目标物或样品含有移动部件时也能保持清晰的聚焦图像。高度达69mm的聚焦图像，无需重新定位组件和额外的重聚焦或Z轴堆叠处理，显著提高工作效率。

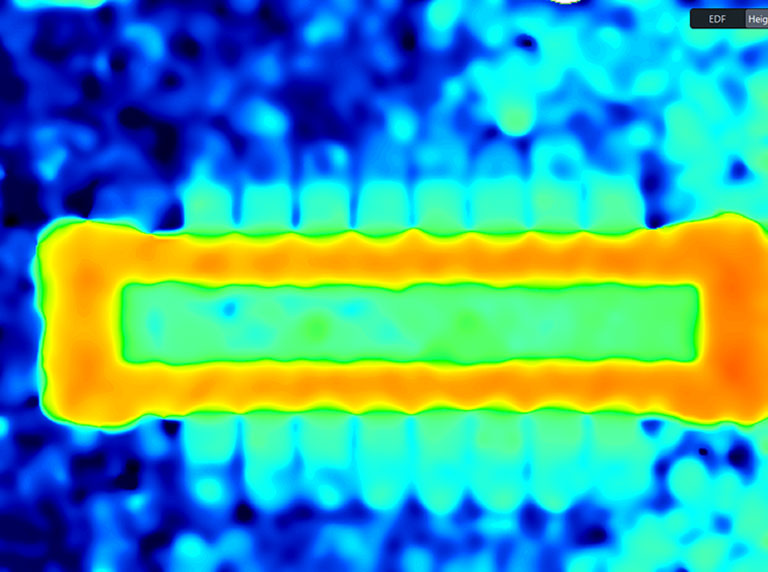

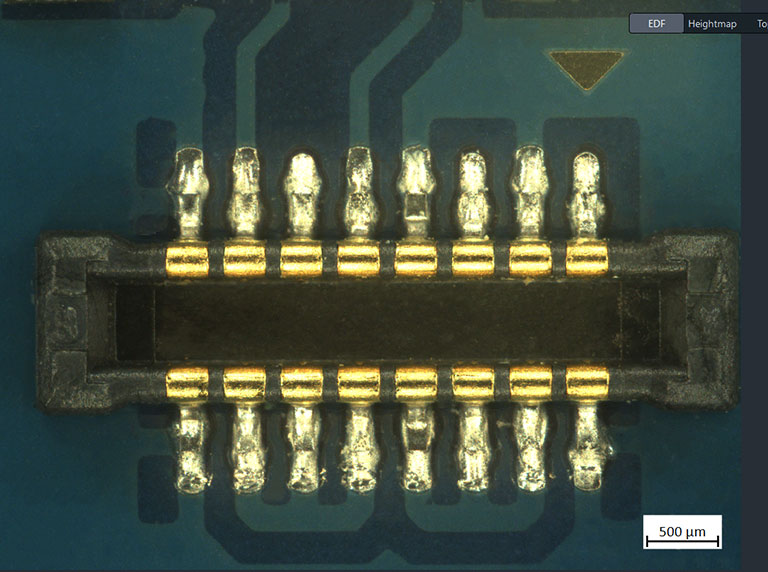

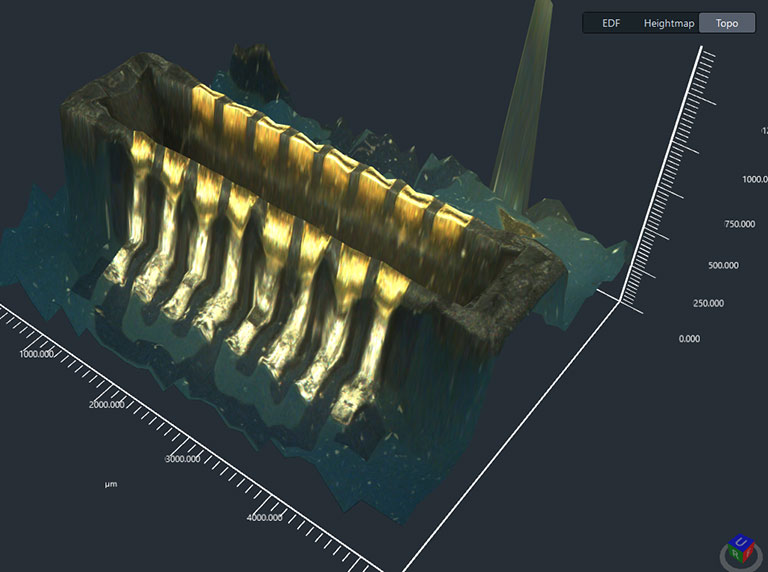

先进的3D可视化 DeepFocus 1显微镜的扩展景深（EDOF）允许用户从各角度观察物体。 捕获的数据以容易理解的高程图和地形图模式视图显示，包括Z轴高度细节。这些查看模式可令失效分析和质量控制更加高效，与传统观测系统相比，可更快速地提供准确结果。

高效测量

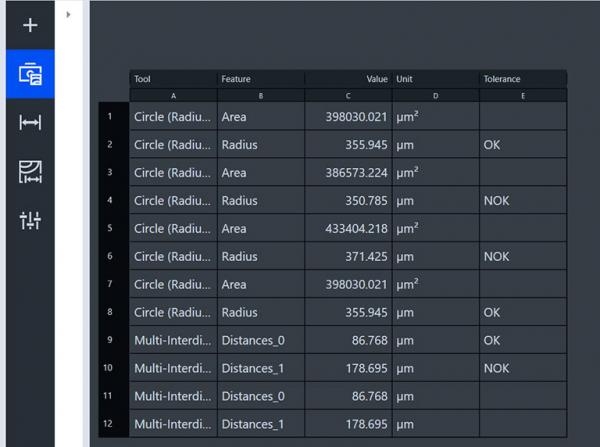

内置的测量功能，包括“出入”公差提示，轻松获得详细报告。 在实时视图中测量，并从捕获的图像中进行增强测量，可加快和简化细节分析任务。 对轮廓特征的简单检查中增加了重要的Z轴作为可用信息。

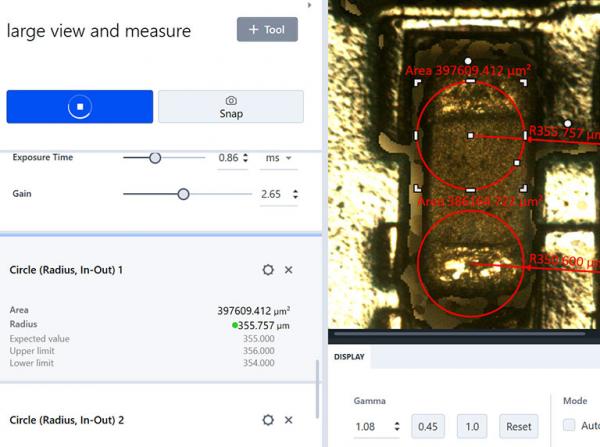

轻松地实时测量、圆线、多边形和矩形详细尺寸，面积、距离和角度。静态测量增加了Z轴角度、距离和半径，以及注释、多距离测量和曲线。

简单快速报告

详细的检验报告对于满足行业法规和质量控制过程是必要和重要的要求。DeepFocus 1可快速简单地从实时视图中获取2D图像。 这些图像与标准宽场显微镜图像一样可供使用和分析。

定制化的工作界面，即使在不同部件和检查之间切换，也可获得快捷的、可重复的报告，简化流程并减少操作失误。

优化的照明

不同特征的高清成像需要特定的照明模式。 DeepFocus 1有可调节的环形光源和同轴光源，为目标物提供正确的照明。

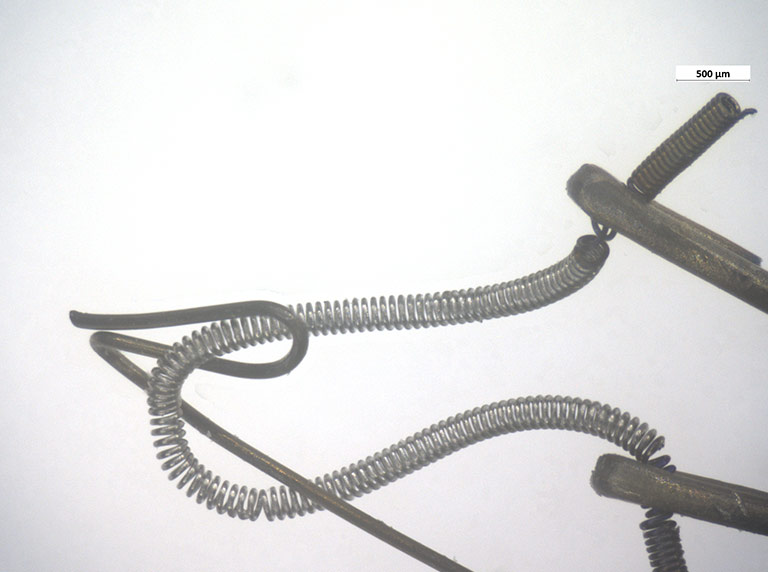

自动眩光控制技术可为反光强的目标物提供实时无眩光图像。内置同轴光为反光表面及侧面带来理想照明，并可带来细孔底部的清晰无阴影图像。

丰富的软件

通过一系列额外的数码显微镜软件来扩展更多功能和应用范围，提高效率。 添加诸多功能如先进的图像分析、可审批可溯源的工作流程、自动测量和评估等。

广泛的应用

DeepFocus 1模块化的结构、软件和配件可以灵活配置，适用于大多数工业环境中多种多样的目标物观测任务。

技术参数

光学

照明

• 内置LED同轴光源

• LED环形灯，3环8段照明（支持眩光消除）

• 可选右侧 LED光源，1环，优化2.5倍放大（支持眩光消除）

摄像头

• 内置3百万像素彩色摄像头

• 最大图像尺寸： 2048 x 1536 像素（实时及快照模式）

• 最大图像尺寸：: 800 x 600 像素（实时及快照模式）

支架选项

支架	图示
台式支架 稳定性高，占地面积小，结构紧凑。 适用于小型元件的高倍放大。 Z轴定位可调，便于设置。
多维支架 适合大面积长深度的目标物，轻松调整工作距离。 可直接安装到工作台上。
EVOTIS 先进的检测工作站，适用于大型PCB元件和托盘组件。 独立X/Y轴锁定。

软件选项

• ZEN Core 搭配测量模块

• 可选ZEN 软件模块：Image Analysis, Connect, GxP, Intellesis, Data Storage, Layer Thickness Multiphase, Advanced Processing, CAD import, Macro Environment, Third-party Import, QUAL Data Export

• 可选ZEISS ZAPHIRE：自动2D测量的离线评估

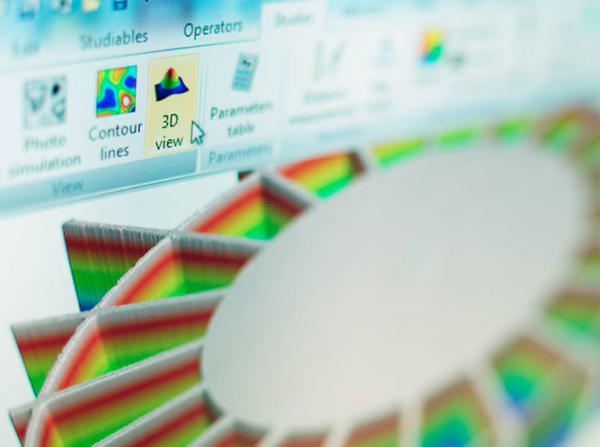

• 可选Confomap 软件，获得先进的3D分析

其它

平台： 可选浮动、倾斜及滑动平台

电源：标准的交流电压100V – 240V，额定频率50 – 60Hz.

选购指南：可根据具体应用选择配置方案，咨询电话：18612198525（同微信）

产品手册：DeepFocus 1数码显微镜
