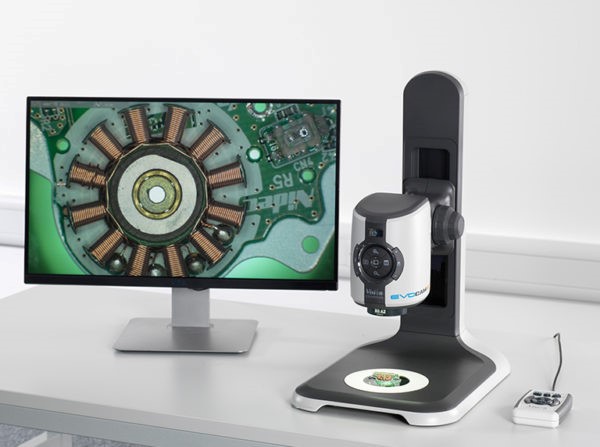

EVO Cam II高清数码显微镜，主机内置高清摄像头，配合高清显示器使用，呈现极佳的高分辨率的超清图像。配备360°旋转观察器可以旋转观察物体一周，可在倾斜观察和垂直观察之间自由切换。能观察、拍照、录制视频，还有景深合成功能和图像叠加对比功能。提供 1.7 - 760 倍的光学放大，9000倍的数码放大。操作简单、快捷、舒适、高效。广泛应用于精密制造、生命科学、检验检疫、昆虫研究、刑侦鉴定、质量控制等领域。
产品视频介绍
简便易用，提高工作效率。
EVO Cam II使用时只需打开摄像头，即可观察并拍摄全高清图像。主机上的控制键简洁明了，控制方式非常直观，屏上操作界面和多语种菜单，意味着无需过多培训立即轻松上手使用。
只需轻触按钮，即可拍摄高分辨率图像，可以直接存入 U盘，也可通过无线传输或直接连接存入电脑。

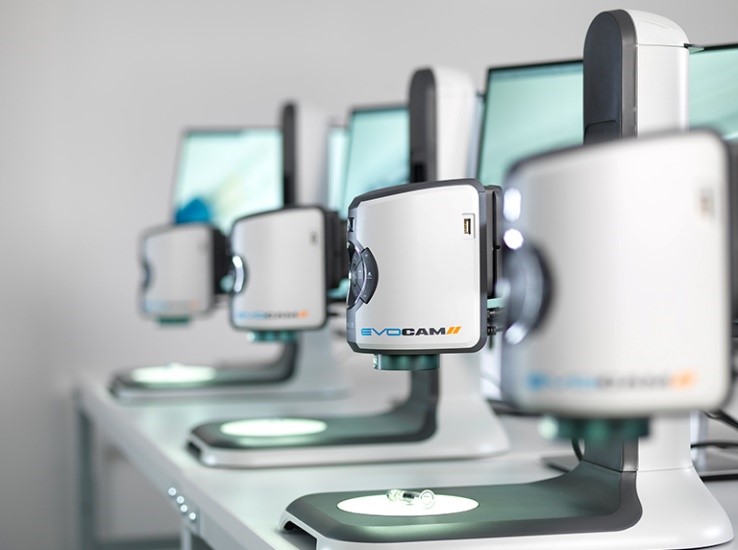

EVO Cam II视场大、工作距离长，可观看对象范围广。
高分辨率的高清数码图像
主机内置高清摄像头，配合高清显示器使用，呈现极佳的高分辨率的超清图像。
光学变倍范围为 30:1，光学放大倍率可达 760x，为您提供真正了解观测对象所需的所有细节。
使用数码变倍可将放大倍率提升至惊人的9000x。每一次观测，全高清视频都可呈现所有细节，通过手动和自动对焦还可以获得超清图像。

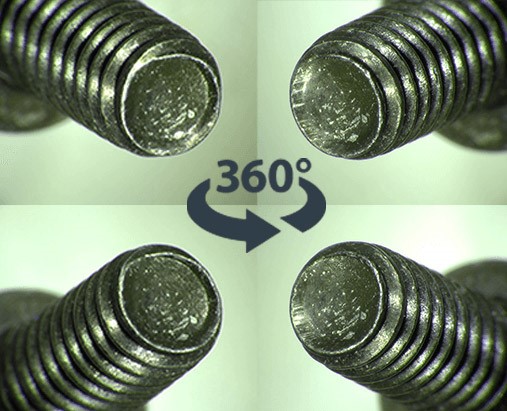

360°旋转观察器
此项独特功能可实现360度倾斜旋转观察物体细节，无需在放大状态下移动观测对象，通过旋转360°旋转观察器的镜头，就可以与垂直方向成34°的视角观察物体一周。
34°的倾斜观察角度，可帮助实现对任何部件特征细节的全面观察。
360°旋转观察器，可在垂直观察与倾斜观察之间快速自由切换。
360°旋转观察器，内置了LED环形灯和物镜
景深合成高清立体图像
景深合成是对显微镜头连续变焦时采集的非平面物体的图像序列进行分析，提取序列里每一帧图像中聚焦相对清晰的区域，然后对这些区域按其位置进行聚焦清晰度竞争、图像融合，形成一幅新的各区域都清晰的全景深的图像。
可提供深度达110毫米的目标物的景深合成。
图像叠加对比功能
利用图像叠加与对比功能，可以轻松地比较参检物与标准物之间的尺寸和位置差异，尤其在质量检测应用中，大大提高工作效率。
多种配件可供选择
此外还有紫外线环形灯、底部照明以及一系列滤镜等选项，帮助您观测更多对象。提供多种可选配件，打造符合您具体要求的个性化 EVO Cam II。可以选择 360˚ 旋转观察器查看目标对象周围细节，可选择叠焦功能让较高目标物实现统一对焦。
选择浮动平台，让精度和控制更上层楼。
更有丰富支架底座供您挑选，让 EVO Cam II 与您的应用场景完美契合。
技术参数
物镜（30x变倍比） | |||
物镜 | 放大倍率范围（24寸显示器） | 工作距离 | 最大视场 |
0.45x | 2.3x – 68x | 160mm | 241mm x 134mm |
0.62x | 3.1x – 93.7x | 106mm | 173mm x 96mm |
1.0x | 5.0x – 151.2x | 85mm | 88mm x 57mm |
1.5x | 7.6x – 226.8x | 43mm | 45mm x 36mm |
2.0x | 10x – 302.4x | 29mm | 37mm x 27mm |
宽场镜头 | |||
2 屈光度 | 0.8x – 24x | 500mm | 600mm x 350mm |
3屈光度 | 1.15x – 32.6x | 330mm | 420mm x 250mm |
4屈光度 | 1.71x – 51.41x | 245mm | 293mm x 171mm |
5屈光度 | 2.12x – 65.5x | 197mm | 232mm x 135mm |
显微物镜 | |||
5x | 250x – 378x | 21mm | 2.1mm x 1.3mm |
10x | 500x – 756x | 22mm | 1.0mm x 0.65mm |
360° 旋转观察器 | |||||
观察方式 | 放大倍率范围（24寸显示器） | 工作距离 | 最大视场 | 查看角度 | 变倍比 |
360° 旋转观察 | 19x – 105x | 35.5mm | 26mm x 22mm | 垂直方向34° | 5.3x |
垂直观察 | 28x – 151x | 56.5mm | 20mm x 11mm | 垂直方向0° | 5.3x |
摄像头 | |
摄像头变倍 | 30x 光学；12x 数码 |
摄像头分辨率 | 全高清 1080p，1920 x 1080，1/2.8″ CMOS |
帧速率 | 50fps 和 60fps（可切换） |
聚焦 | 自动聚焦和手动聚焦 |
输出 | HDMI 和 USB 3.0 |
保存文件类型 | .png |
照明 | |
内置 | 8pt LED 环形灯，提供无阴影照明。色温 5500K。 |
选配 | 白光和紫外线象限环形灯 检测带有紫外荧光的物体，如保形涂层。 |
底部透射照明 | 用于半透明物体、带孔物体等。 |
灵活照明 | 两条灵活灯条，用来扩展对反射光和阴影效果的控制。 |
同轴光照明装置 | 同轴光反射照明装置，简化了对于洞、管道、导管、槽、孔的检测。 |
支架 | |
体积小、稳定性高，适用于高放大倍率。 选配底部透射照明。可安装浮动平台。
|
B=420mm C=515mm D=192mm最大值（最小工作距离） E=200mm
|
精确而牢固。是需要大工作台的工业领域应用的理想解决方案。平衡支架，可快速、轻松调节。可直接安装到工作表面或平台底座上。 |
A=455mm (184mm*) B=635mm(830mm**) C=691mm 最大值 D=279mm 最大值（最小工作距离） E=439mm max. *不含平台底座 |
可提供稳定、延伸工作空间。直接安装于工作表面或平台底座。
|
A=250mm (168mm*) B=827mm C=543mm (424mm*) D=334mm (232mm*)最大值（最小工作距离） E=655mm最大值 * 不含平台底座 |
稳定性高，工作距离范围大，配有耐用型平台底座。 |
B=587mm - 625mm C=485mm D=220mm 最大值 E=430mm 最大值
|
体积小巧，配有低矮型底座，内置底部透射光照明。 |
B=285mm C=340mm D=117mm 最大值 E=85mm
|
可延伸工作空间，灵活性极高，可以进行精确定位。 |
B=1140mm 最大值 C=812mm 最大值 D=519mm 最大值（最小工作距离） E=812mm 最大值 F=305mm（可拆卸）
|
多坐标支架：
其他模块 | |
名称 | 规格参数 |
观察头体 | 内置了CMOS高清摄像头，正面设计有电源、放大、拍照等控制按钮。 |
远程控制台 | 用于手持控制摄像头；提高用户舒适度，包括快速访问预设功能。 |
浮动平台 | 可实现顺畅而精确的控制。仅配合人机工学支架和台式支架使用 |
滤镜 | 一系列滤镜可用来增强细节和对比度：包括色温滤光片和偏光片。 |
图像处理软件 | 可轻松完成注释和标注，快速生成报告。 |
人机工效学支架的显示器支架 | 可用于将10寸或 12寸显示器直接安装在支架上。适用于同轴观察，占用空间小，容易调节。 |
多坐标支架的显示器支架 | 可用于将10寸或 12寸显示器直接安装在支架上。适用于同轴观察，占用空间小，容易调节，可随支架高度的调整而移动。 |
电源 | 标准电源 100V-240V，50/60Hz，适用于全球电源插头配置。 |
选购指南：模块化设计，可根据具体应用选择配置方案。咨询电话：18612198525（同微信）
产品手册：EVO Cam II 高清数码显微镜
